張力稱重傳感器技術定義與專業解析

一、核心定義

張力稱重傳感器（Tension Load Cell）是專用于測量單向拉伸載荷的力電轉換裝置，其技術本質為：

1. 結構特征

• 純拉伸設計（禁止壓縮載荷）

• 中心承載結構（偏心誤差＜0.1%FS）

• 過載保護機制（機械止擋@150%FS）

2. 性能特性

• 量程范圍：1N-1000kN（非線性＜0.05%FS）

• 動態響應：固有頻率200Hz-5kHz

• 溫度影響：±0.005%FS/℃（全補償）

二、關鍵性能指標

三、典型結構類型

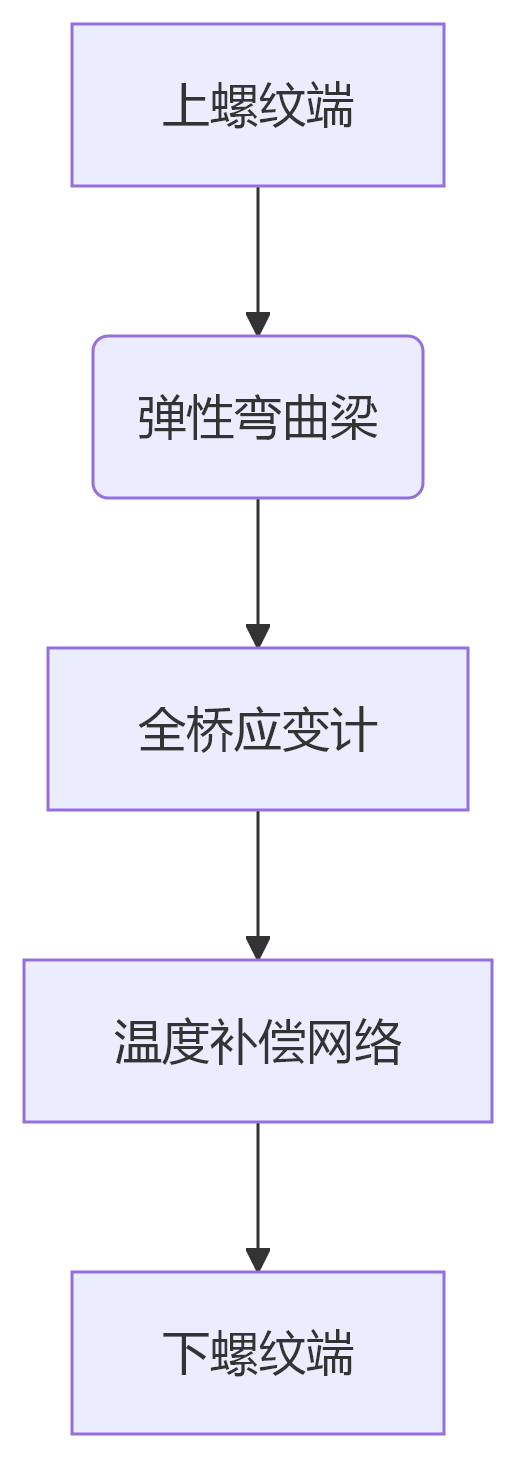

1. S型雙聯結構

1. 緊湊型設計

• 微型版本（直徑＜8mm，MEMS工藝）

• 輪輻式（量程50-500kN）

• 軸銷式（替換原有機械銷軸）

四、信號處理系統

1. 精密測量鏈

• 6線制接線法（遠程補償線阻）

• 自適應濾波（截止頻率1-100Hz可調）

• 數字補償（32位浮點運算）

2. 智能功能

• 動態峰值保持（采樣率10kHz）

• 載荷方向識別（正反向拉伸區分）

• 斷線預警（實時阻抗監測）

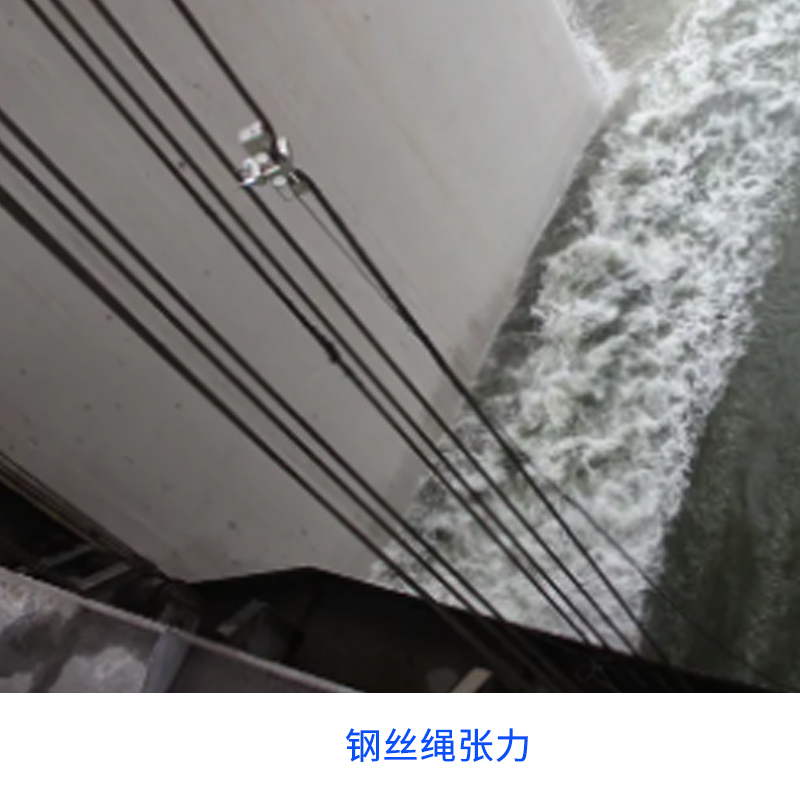

五、安裝技術規范

1. 機械安裝要求

• 同軸度偏差＜0.5°

• 避免側向力（側向力容限＜2%FS）

• 預緊力控制（1-5%額定載荷）

2. 環境防護

• 防護等級：IP68（100米水深）

• 抗沖擊：100g/11ms半正弦波

• EMC：IEC 61000-4-3 Level 4
